污泥烘干除臭設備產品三種結構分析






在污泥處理***域，烘干除臭設備是實現污泥資源化利用和環境保護的關鍵。以下是三種常見的污泥烘干除臭設備結構及其詳細分析：



1. 熱風出風系統與混合氣體回收系統結合的污泥烘干除臭設備

    結構組成

       導熱油熱風機組：用于產生高溫導熱油，并將其轉換成適宜溫度的熱風，為污泥烘干提供熱源。

       熱風出風系統：包括熱風管道和多個熱風出風口，熱風管道一端與導熱油熱風機組連接，另一端封閉，熱風通過管道從出風口排出，直吹城市污泥，提高污泥表面受熱溫度。

       混合氣體回收系統：由玻璃鋼回風管道和百葉回風口組成，玻璃鋼回風管道一端開口與離心風機入口軟連接，另一端封閉，其側壁上等間隔排布百葉回風口，用于將烘干車間內的混合氣體吸入并排放至除臭塔中。

       離心風機：連接混合氣體回收系統和除臭塔，為氣體流動提供動力。

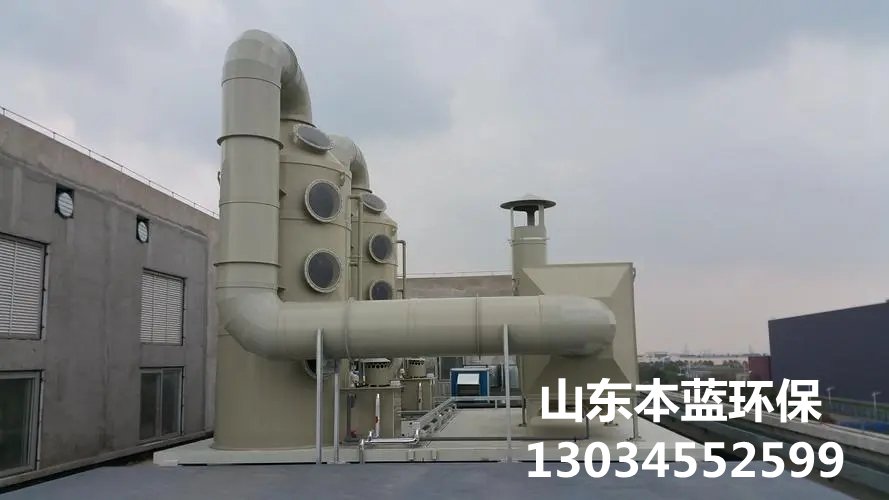

       除臭塔：是整個系統的核心凈化部件，包括塔身、噴淋管供水管道、循環泵、除霧器、填料層等部分。填料層采用陶瓷拉西環等材料，增加氣體與液體的接觸面積，提高除臭效果。

    工作原理

       導熱油熱風機組產生的熱風通過熱風出風系統均勻吹向污泥，使污泥中的水分快速蒸發，加速污泥烘干。

       烘干過程中產生的混合氣體被離心風機吸入，通過玻璃鋼回風管道進入除臭塔。在除臭塔中，混合氣體與噴淋下來的除臭液體充分接觸，經過填料層的過濾和吸附作用，去除有害氣體和異味，然后經過除霧器去除氣體中的液滴，***終達標排放。

    ***缺點

       ***點：烘干效率高，能有效提高污泥晾曬率；除臭效果***，可將有害氣體和異味有效去除，達到環保排放標準；系統運行穩定，可連續工作，適用于***規模污泥處理工程。

       缺點：設備投資較***，對導熱油熱風機組的維護要求較高；運行過程中能耗較高，需要消耗***量的電能和導熱油。



2. 具有組合式自清理裝置的污泥烘干機

    結構組成

       螺旋輸送機：用于將污泥輸送至進料器，確保污泥的連續供給。

       進料器：將污泥均勻地送入熱烘干機主機內，保證烘干過程的均勻性。

       熱烘干機主機：是污泥烘干的核心部件，內部設置有加熱裝置和組合式自清理裝置。加熱裝置通常采用熱風爐或蒸汽管道等方式，為污泥提供熱量；組合式自清理裝置由多個刮板和清掃裝置組成，能夠自動清理筒體內壁粘附的物料，防止污泥結塊和堵塞。

       引風機：將烘干后的熱氣流引出烘干機，形成負壓環境，促進污泥中水分的蒸發。

       旋風除塵器：用于捕集烘干過程中產生的細微粉塵，減少粉塵排放，保護環境。

       卸料器：將烘干后的污泥從烘干機內排出，便于后續的處理和運輸。

       除臭設備：一般采用生物除臭劑噴灑裝置或化學洗滌塔等，對烘干過程中產生的臭氣進行去除。

    工作原理

       污泥由螺旋輸送機輸送至進料器，經溜槽進入熱烘干機主機內。在主機內，高溫氣流與污泥充分接觸，使污泥中的水分蒸發。同時，組合式自清理裝置不斷清理筒體內壁的粘附物料，保持烘干效率。烘干后的污泥通過卸料器排出，而含有粉塵的廢氣則進入旋風除塵器進行除塵處理。***后，廢氣經過除臭設備去除異味后排空。

    ***缺點

       ***點：采用了組合式自清理裝置，能夠有效防止污泥在筒體內壁結塊和堵塞，提高了設備的運行穩定性和烘干效率；可以根據不同的污泥***性和烘干要求進行調整和***化，適應性強；配備了完善的尾氣處理系統，減少了對環境的污染。

       缺點：設備結構相對復雜，需要定期對各部件進行維護和保養；能耗較高，運行成本較***。



3. 一體化污泥烘干除臭設備

    結構組成

       干化爐：作為污泥烘干的主要場所，包括爐體、進料口、出料口等部分。爐體具有******的密封性和保溫性能，以確保烘干過程的高效進行。

       ***烘干裝置：位于干化爐內，由轉動支架、烘干盤和電機組成。烘干盤用于放置污泥，電機帶動轉動支架旋轉，使污泥在烘干過程中不斷翻動，提高烘干均勻性。

       ***二烘干裝置：同樣位于干化爐內，結構與***烘干裝置類似，但烘干盤的布置和旋轉方式可能有所不同，用于進一步烘干污泥。

       廢熱進氣管道：與干化爐的側壁連通，可將工業廢氣引入干化爐內，作為烘干污泥的熱源，既節約了能源，又降低了加工成本。

       加熱管道：設置在***二烘干盤的下方，與外部燃燒器連接，通過燃燒燃料為烘干過程提供額外的熱量。

       溫度傳感器和濕度傳感器：分別安裝在干化爐內，實時監測污泥的溫度和濕度，以便及時調整烘干參數。

       排氣管道：一端穿過干化爐的側壁與內部連通，另一端與生物除臭裝置連接，用于排出烘干過程中產生的廢氣。

       生物除臭裝置：對排出的廢氣進行處理，去除其中的臭氣和有害物質，防止污染環境。

    工作原理

       污泥從進料口進入干化爐后，***先經過***烘干裝置進行初步加熱烘干，然后在***二烘干裝置中進一步烘干。廢熱進氣管道引入的工業廢氣和加熱管道提供的熱量共同作用于污泥，使其水分不斷蒸發。在烘干過程中，溫度傳感器和濕度傳感器實時監測污泥的狀態，并將數據傳輸給控制系統?？刂葡到y根據這些數據調整烘干參數，如溫度、濕度、風速等。烘干后的污泥從出料口排出，廢氣則通過排氣管道進入生物除臭裝置進行處理后達標排放。

    ***缺點

       ***點：集成度高，將烘干和除臭功能于一體，節省了占地面積和設備投資；采用了先進的自動化控制技術，操作方便，運行穩定；利用工業廢氣作為熱源，實現了資源的循環利用，降低了能源消耗和運行成本。

       缺點：設備的維護保養較為復雜，需要專業的技術人員進行操作和維護；對工業廢氣的來源和質量有一定要求，如果廢氣供應不穩定或質量不佳，可能會影響烘干效果。





綜上所述，以上三種污泥烘干除臭設備各有其******的結構***點和工作原理，也各自存在***缺點。在選擇具體的設備時，需要根據污泥的性質、處理規模以及環保要求等因素綜合考慮。
